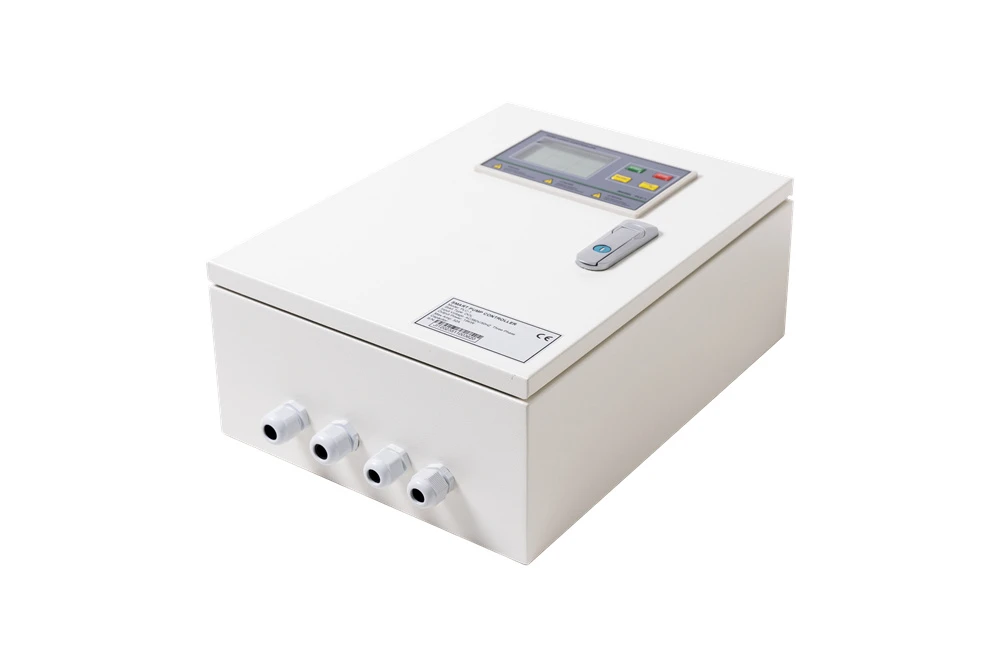

2 Pumba intelligentne pumbakontroller



Täname teid meie toodete valimise eest ja lubame ka edaspidi pakkuda teile sõbralikku ja abivalmis teenindust.

Intuitiivne, programmeeritav juhtimis- ja kaitsesüsteem tsentrifugaal-, torujuhtme-, dupleks- ja kolmefaasiliste süvakaevuga sukelpumpade jaoks on muu hulgas intelligentne pumbakontroller.



Kontroller võib töötada mitmel viisil, kasutades erinevaid elektripaigaldisi. Sondi või anduri vaba kaevus on põhiomadus, mis eristab kontrollerit tavalisest sisse-/väljalülitatud pumba juhtkarbist. Meie ainulaadne disain välistab vajaduse paigaldussondi või anduri järele kaevus ning tagab ülitundliku ja töökindla kaitse pumba kuivkäigu eest.



Kaubamärk: OEM

Tootja Mudeli nr: PCH32 PLUS

Töötamine: 3-faasiline 220v/380v/415v

Töökorras pump:0.75-15kw

Plastikust korpus: IP 65

MCB/AC kontaktor: CHNT

Tüüp: kahepoolne vahelduv juhtpaneel

Nimipinge: 120/208/240V/380V/415V vahelduvvoolu

Amperid: 9 kuni 32 A

Ühilduv pumba tüüp: süvend/võimendi/puurkaevupump

Kontrollitavate pumpade arv:2

Asukoht: siseruumides/väljas

Korpuse tüüp: IP65

Korpuse suurus: 342 * 292 * 119 mm

Rakenduse nihutamine: Dip-lüliti abil

Rakendus, mis sisaldab:

• Kasutatakse vee ülekandmiseks madalast paagist ülemisse paaki vedelikusondi või ujuklüliti abil
• Rakendatakse rõhulüliti ja survepaagi võimendi jaoks.
• Kasutatakse reovee tõstmiseks vedelikusondi või ujuklülitiga
• Kasutatakse ujuklülitiga drenaažipumba jaoks
• Rakendatud vee ülekandmiseks madalast paagist ülemisse paaki tasemeanduri abil (4-20mA)
• Rakendatud rõhuanduri võimendi jaoks (4-20mA)
• Rakendatud kanalisatsiooni tõstmiseks tasemeanduri abil (4-20mA)

Üksus	Kaitse	Väärtus	Märkus	Vea tüüp
1	Kuivkäigukaitse väljalülitusamprine	75% kalibreeritud jooksvast voolust	Menüü seadistustes	Taastamise viga
2	Kuivkäigukaitse väljalülitamise reaktsiooniaeg	5s	Menüü seadistustes
3	Kuivkäivituskaitse taastumisaeg	45m	Menüü seadistustes
4	Ülekoormuskaitse väljalülitusamprine	130% kalibreeritud jooksev amper	Menüü seadistustes	Taastamise viga
5	Ülekoormuskaitse väljalülitumise reageerimisaeg	5S (pöördaeg)	tarkvaras fikseeritud
6	Ülekoormuskaitse taastumisaeg	4m	Menüü seadistustes
7	Pumba seiskumise kaitse väljalülitusamprine	180% kalibreeritud jooksvast amprist	Menüü seadistustes	Taastamatu viga
8	Pumba seiskumise kaitse väljalülitumise reageerimisaeg	1s	tarkvaras fikseeritud
9	Pingekaitse all väljalülituspinge	304v	Menüü seadistustes	Taastamise viga
10	Pingekaitse väljalülitamise reaktsiooniaeg	6s	tarkvaras fikseeritud
11	Pingekaitse all taastumisaeg	4m	Menüü seadistustes
12	Ülepingekaitse väljalülituspinge	437v	Menüü seadistustes	Taastamise viga
13	Ülepingekaitse väljalülitamise reaktsiooniaeg	6s	tarkvaras fikseeritud
14	Ülepingekaitse taastumisaeg	4m	Menüü seadistustes
15	Avatud faas			Taastamatu viga
16	Faasi vastupidine			Taastamatu viga
17	Ülevool			Taastamise viga
18	Üle temp			Taastamise viga
19	Vee lekkimine			Taastamatu viga





Omades enam kui 20-aastast kogemust asjatundlike veepumba kontrollerite loomisel, uurimisel ja täiustamisel,

Meie jõupingutuste tulemuseks on meie reoveetõstuki kontrollerid, PCH seeria. Sellel on kõik võimalused ja atribuudid, mida meie kliendid vajavad, ning mõne lihtsa parameetrite reguleerimisega suudab see peaaegu täita mitme masina funktsioone.

Selle kasutajasõbralikud seadistused pikendavad oluliselt pumba eluiga ja ühe nupuvajutusega seadistamise funktsioon hoiab veepumpa tõhusalt.

Selle tugev ülevooluhäiresüsteem teavitab klienti veehulga kiirest suurenemisest, aktiveerides samaaegselt välise sireeni ja kõlari.

Samuti saab see täpselt hallata veepumpade käivitamist ja seiskamist nii lülitite kui ka analoogsisenditega.





1). Normaalne vedeliku tase vannis

vedeliku tase jõuab sondini 3# (ujuklüliti A: ülemine tase), juhtpult tellib ühe pumba

töötab;vedeliku tase langeb sondini 2# (ujuklüliti A:tase alla), üks pumba seiskumine töötab;

Juhtpult hakkab vaheldumisi topeltpumbad automaatselt tööle, kui vedeliku tase erineb

Sond 2# ja sond 3# (ujuklüliti A: üles-alla tase)



2). Ekstra voolamine süvendis

kui üks pump töötab tühjendamiseks, tõuseb vedeliku tase kogumis ikkagi kuni sondini 4#

(Ujuklüliti B: ülemine tase), annab juhtpult käsu teisele pumbale samaaegselt töötada

drenaaž, kuni vedeliku tase langeb sondini 2# (ujuklüliti A&B: tase alla), topeltpumbad

jooksmist ei lõpeta.



3). Ülevool süvendis

kui topeltpumbad töötavad samaaegselt, tõuseb vedeliku tase karteris ikkagi sondini

5# (ujuklüliti C: kõrgem tase), kostab juhtpult hoiatussignaali; Kui vedeliku tase langeb

sondile 5# (ujuklüliti C allapoole), lõpetage juhtpult hoiatusalarmi helisemine



4). Auto Patrol (roostevastane) funktsioon

Kui juhtpult kontrollib topeltpumpasid, mis ei tööta kümme päeva, siis oleku Automaatne juhtseade

annab pumbale A 3 sekundiks käiku ja 10-sekundilise intervalli järel peatub

käsk pumbal B 3 sekundit töötada ja seisata.

Auto Patrol võib vältida pumba roostetamist ja tiiviku kinnikiilumist, mis on tingitud pikaajalisest töötamisest
