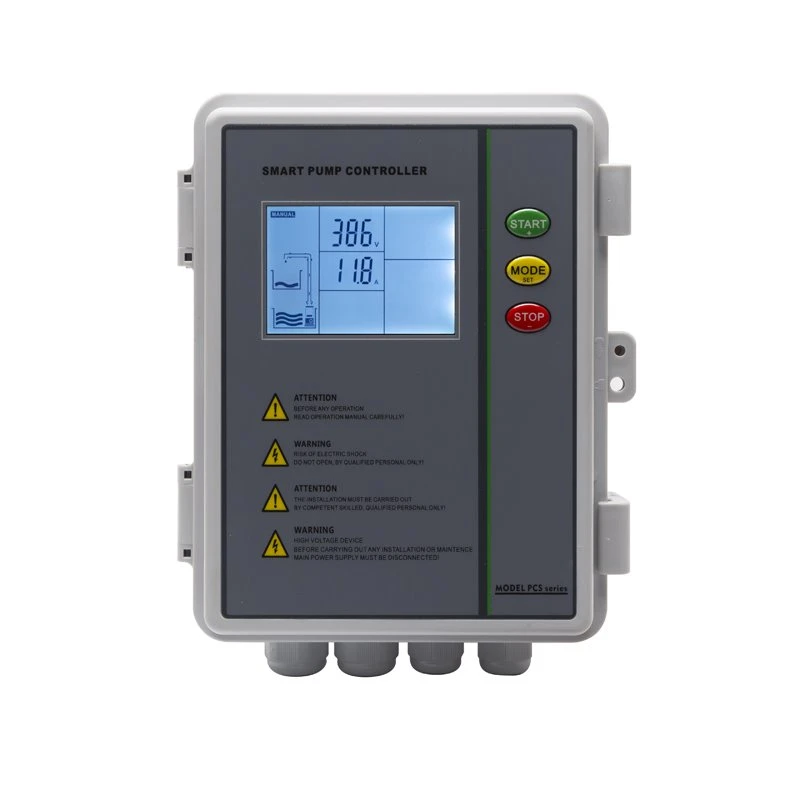

3-faasilise pumba juhtpaneel
Sisendpinge: kolmefaasiline, AC380V-415V/50Hz
Väljundvõimsus: 0.75-4kw (1-5.5hj) 5.5-7.5kw (7.5-10hj) 11kw (15hj) 15kw (20hj) )
Alguse tüüp: DOL
Kontrollitava pumba kogus: Üks pump
- Kiire kohaletoimetamine
- Kvaliteedi tagamine
- 24/7 klienditeenindus
Toote tutvustus
Ülevaade
PCS31 on 3-faasiline pumba juhtpaneel, mis on mõeldud 0.75-15kw veepumba juhtimiseks ja kaitsmiseks.
1. välja arvatud kolm traditsioonilist rakendust vee täitmisel/võimendil/kanalisatsiooni tõstmisel, saame puhta tsükli taimeri juhtimise
2. Temperatuuri juhtimisega PT 100 temperatuurianduriga (valikuline)
3.Faasi ümberpööramise kaitse
4. Pumba seiskamise taimer käsitsi juhitavas olekus
5.Signaali edastusulatus 1000m mitte 150m
6. MCB jaoks reserveeritud ruum
7. Võimsus võib olla kuni 15kw
8. Ampere reguleerimise täpsuse erinevus on 2%
9. Eelmise reguleeritava takisti asemel kasutatakse keerukamat operatiivvõimendi integreeritud plokki, pinge kuvamine usaldusväärsem
10. meie kastiklass on IP 65, mitte IP 22.
|
Mudel |
PCS31(3 faasi pumba juhtpaneel) |
|
Elektriline konfiguratsioon |
|
|
Sisend Voltgae |
Kolmefaasiline, AC380V-415V/50Hz |
|
Väljundvõimsus |
0.75-4kw (1-5.5hj) 5.5-7.5kw (7.5-10hj) 11kw (15hj) 15kw (20hj) |
|
Alustamise tüüp |
DOL |
|
Kontrollitava pumba kogus |
Üksik pump |
|
Peamine kaitsefunktsioon |
|
|
Ülekoormuse kaitse ampriga |
Jah |
|
Pumba mootor seiskunud |
Jah |
|
Kuivkäivitus andurivaba |
Jah |
|
Ala-/ülepinge |
Jah |
|
Avatud faas |
Jah |
|
Faasi ümberpööramine |
Jah |
|
Muu funktsioon |
|
|
Pumba viimase viie rikke kirje kuvamine |
Jah |
|
Pumba kogunenud tööaja kuvamine |
Jah |
|
Rakendus |
|
|
Vee ülekandmine ujuklüliti/vedelikuanduri abil |
Jah |
|
Rõhu tõstmine rõhulülitiga |
Jah |
|
Kanalisatsioon ujuklüliti/vedelikuanduri abil |
Jah |
|
Puhas tsüklitaimeri juhtimine |
Jah |
|
Temperatuuri juhtimine PT 100 temperatuurianduri abil (valikuline) |
Jah |
|
Juhtimisrežiim |
|
|
Käsitsi režiim |
Jah |
|
Automaatrežiim |
Jah |
|
Muu funktsioon |
|
|
Faasi ümberpööramise kaitse |
Jah |
|
Pumba seiskamise taimer käsitsi juhitavas olekus |
Jah |
|
Vajutage nuppude lukku |
Jah |
|
Kontrolleri kaitseaste |
IP65 |
|
Ampere reguleerimise täpsus |
Kõrge |
|
Signaali edastusulatus |
1000M |
|
MCB jaoks reserveeritud ruum |
Jah |
|
Võimsus võib olla kuni 15kw |
Jah |
|
Ampere reguleerimise täpsuse erinevus |
2% |
|
Eelmise reguleeritava takisti asemel kasutatakse keerukamat operatiivvõimendi integreeritud plokki, pinge kuvamine usaldusväärsem |
Jah |
1. Üks peamisi kasutusalasid on vee valamine alumisest paagist ülemisse.
2. Pump puurkaevu jaoks.
3. Reovee eemaldamine kogumist.
4. Käivitus- ja lõppaegade kasutamine taimeri seadistamiseks.
Lisa:
Temperatuuri reguleerimine PT 100-ga
Kategooriaid on kaks:
Esiteks lülitab kuuma vee tsirkulatsioonisüsteem veepumba välja, kui toruvõrgu temperatuur jõuab etteantud seiskamistemperatuurini, ja käivitab selle uuesti, kui temperatuur langeb alla etteantud käivitustemperatuuri;
Teiseks, kui temperatuur langeb alla ettemääratud taseme ja tõuseb üle selle, käivitub veepumba mootorisse integreeritud PT100 automaatselt uuesti. Seda tehakse ettevaatusabinõuna.
Lisafunktsioonid ja funktsioonid hõlmavad järgmist:

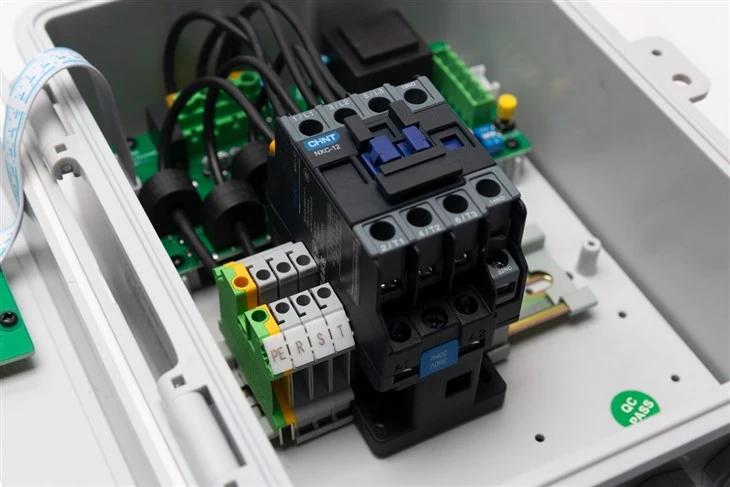

1. CHNT AC kontaktori kasutamine ajamina;

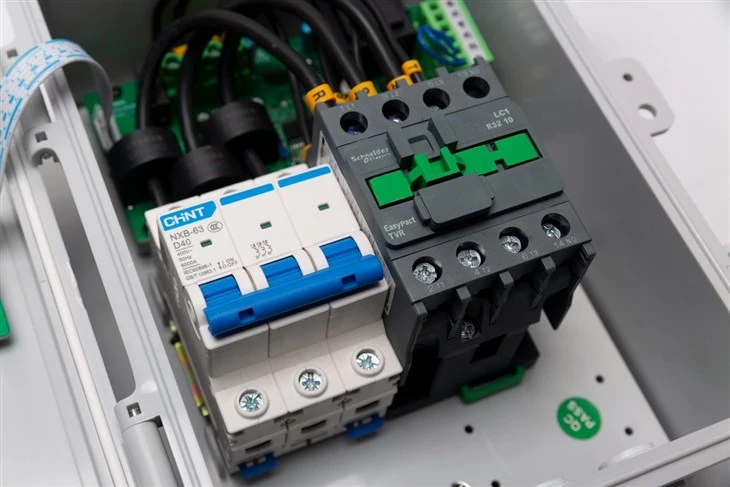

2. MCB-de jaoks ruumi vabastamine; algne disain nõudis sisendvõimsuse jaoks 5M terminali.

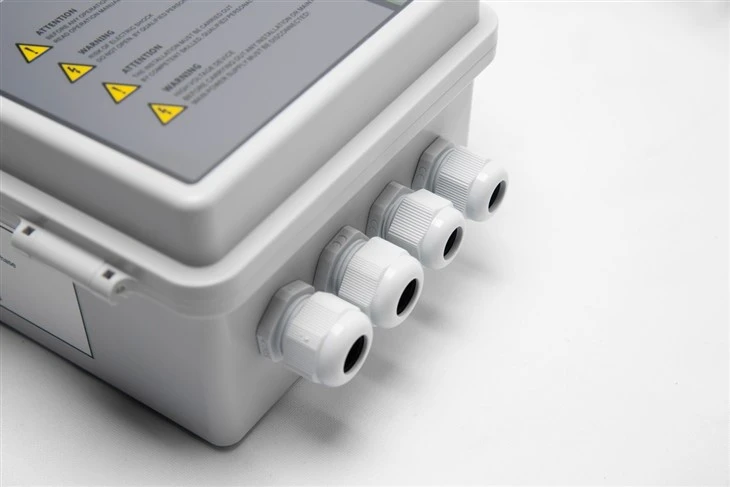

3. IP 65 kast
4. Saate nivooterminali lahti haakida.
Signaali edastusulatus: 1000 meetrit
